Timer Para Moedeiro/noteiro (colocamos Nome Da Sua Empresa)

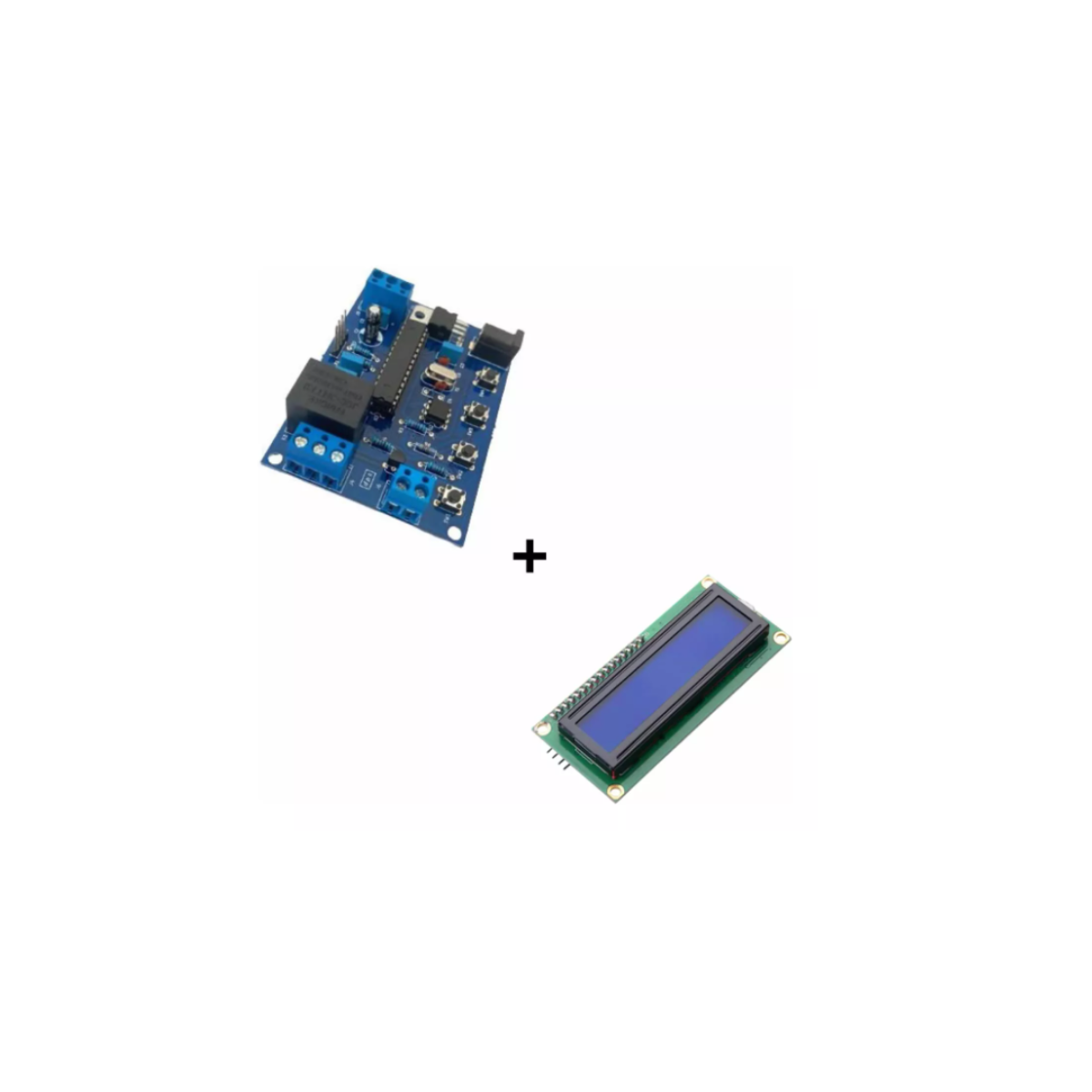

Placa para VENDING MACHINE --> USO MOEDEIRO E NOTEIRO

MENUS DE CONFIGURAÇÃO-->

PARA ENTRAR NO MENU DE CONFIGURAÇÃO, PRESSIONE OS BOTÕES CIMA E BAIXO SIMULTANEAMENTE NO MOMENTO EM QUE A PLACA FOR ALIMENTADA.

MENUS -->

MENU 1 (TEMPO ATUADO): TEMPO EM QUE O RELÉ FICARÁ ACIONADO A PARTIR DO MOMENTO EM QUE O BOTÃO FOR ACIONADO. O RELÉ SÓ PODERÁ SER ACIONADO SE O VALOR DO PRODUTO JÁ ESTIVER SIDO CADASTRADO.

MENU 2 (VALOR DO PULSO): VALOR EM REAIS PARA CADA PULSO VINDO DO MOEDEIRO OU NOTEIRO. SE FOR UTILIZAR TODAS AS MOEDAS, CADASTRE 0,05 REAIS.

MENU 3 (VALOR DO PRODUTO): VALOR DO PRODUTO QUE VOCÊ DESEJA VENDER. SE FOR VENDER UM PRODUTO DE 3 REAIS, O BOTÃO SÓ IRÁ ACIONAR O RELÉ SE TIVER CADASTRADO PELO MENOS 3 REAIS.

HARDWARE -->

A PLACA POSSUI 4 CONEXÕES:

CONEXÃO PARA O MOEDEIRO
CONEXÃO DA SAÍDA DOS CONTATOS DO RELÉ
CONEXÃO PARA O BOTÃO DE ACIONAMENTO
CONEXÃO DA FONTE DE 12 VOLTS

OBS: A PLACA DEVE SER ALIMENTADA APENAS COM 12V

IMPORTANTE!!!
AO REALIZAR A COMPRA ENVIE O NOME QUE DESEJA SER CADASTRADO NO APARELHO. QUANDO NINGUEM ESTIVER USANDO O APARELHO, ELE ENTRARÁ EM MODO DE ESPERA E IRÁ APARECER O NOME DESEJADO NO DISPLAY.
