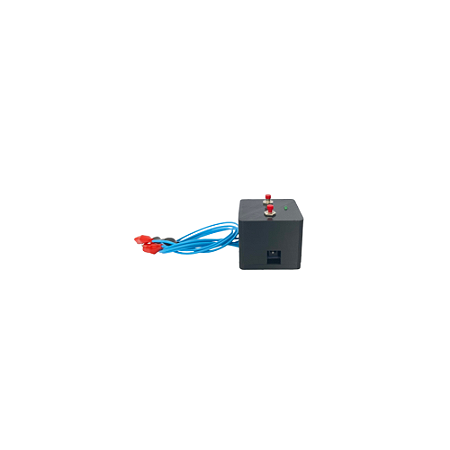

Gerador Sinal Velocímetro/rpm Painel Automotivo E Sensor Abs

Gerador de Sinal ONDA QUADRADA de Frequência variável.

Consegue testar velocímetro e rpm, que são acionados por SINAL ONDA QUADRADA.

Esse aparelho NÃO consegue testar painéis que acionam velocímetro via rede CAN.

O aparelho possuI 2 saídas de sinais, saída 1 e saída 2, que podem ser utilizadas para gerar sinal para rpm e velocímetro.

O aparelho possui 3 modos:

MODO 1: LED LIGADO. Nesse modo você consegue aumentar e diminuir a frequência da saída 1 apenas.

MODO 2: LED APAGADO. Nesse modo você consegue aumentar e diminuir a frequência da saída 2 apenas.

MODO 3: LED PISCANDO. Nesse modo as saídas 1 e 2 assumem a mesma frequência, sendo assim ao apertar o botão de aumentar você estará aumentando a frequência da saída 1 e da saída 2 igualmente. Isso vale também para o botão de diminuir.

TESTE DE SENSOR ABS -->
Para testar o sensor ABS pode usar o as saídas 1 ou 2 que ambas simulam o sinal quadrado HALL de um tipo de sensor ABS.
IMPORTANTE!!!!!
PARA TESTE DE SENSOR ABS DE SINAL INDUTIVO É NECESSÁRIO COLOCAR O APARELHO NO MODO 3 (LED PISCANDO), E UTILIZAR AS GARRAS VERMELHAS PARA INJETAR SINAL NOS DOIS PINOS DO SENSOR ABS. PLUGA AS DUAS GARRAS VERMELHAS, UMA EM CADA PINO.

Acompanha na caixa:

01 Gerador Sinal Velocímetro
01 Fonte de Alimentação 12v, 2A

O Gerador Sinal Velocímetro é exclusivamente montado pela TCJ Eletrônica. Enviamos todos os nossos pedidos diretamente do nosso laboratório em Governador Valadares/MG.
